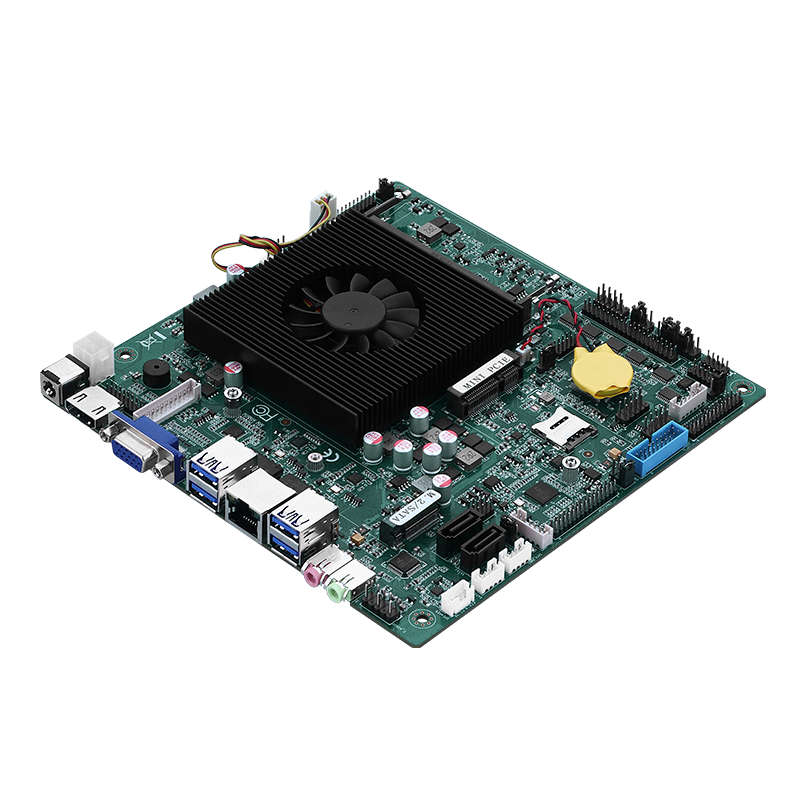

ITX-EHL-S

    ●板载英特尔Elkhart Lake 赛扬/奔腾处理器

    ●集成英特尔超高清核芯显卡

    ●HDMI,VGA/DP,LVDS/eDP显示接口,支持任意组合双显,支持三显

    ●单通道DDR4插槽,最大支持32G/3200MHz

    ●1*mPCIE插槽,支持WIFI/4G/5G模组

    ●1*M.2 Key M插槽,支持2242/2280固态硬盘

    ●千兆网口,10/100/1000自适应,支持双网口可选

    ●Realtek ALC897 5.声道高清音频解码器

    ●1*16可编程GPIO接口

    ●12V供电


  • 产品参数

    ●板载英特尔Elkhart Lake 赛扬/奔腾处理器

    ●集成英特尔超高清核芯显卡

    ●HDMI,VGA/DP,LVDS/eDP显示接口,支持任意组合双显,支持三显

    ●单通道DDR4插槽,最大支持32G/3200MHz

    ●1*mPCIE插槽,支持WIFI/4G/5G模组

    ●1*M.2 Key M插槽,支持2242/2280固态硬盘

    ●千兆网口,10/100/1000自适应,支持双网口可选

    ●Realtek ALC897 5.声道高清音频解码器

    ●1*16可编程GPIO接口

    ●12V供电

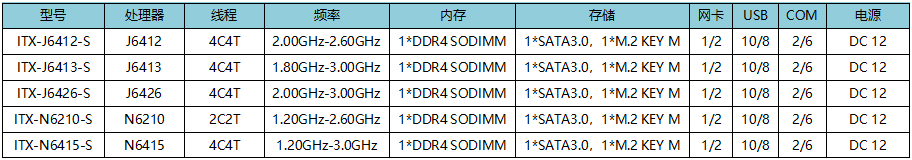

处理器英特尔 Elkhart Lake J/N系列处理器,热设计功耗10瓦/6.5瓦
显卡英特尔超高清核芯显卡
显示接口1*VGA 接口

1*HDMI1.4接口, 最大分辨率4096X2160@30Hz

1*LVDS/eDP(可选)
内存1*DDR4 SO-DIMM,最大支持32GB DDR4/3200MT/s
网络1*Realtek RTL8111H千兆网卡, 支持网络唤醒、支持网卡启动
音频1*Realtek ALC897,麦克风/耳机和喇叭接口
存储1*SATA3.0

1*M.2 KEY M,支持M.2 2242/2280 SATA/PCIE X2固态硬盘
扩展插槽1*mPCIE插槽,支持WIFI+BT/3G/4G/5G模组

1*SIM卡槽
后置I/O接口1*DC_IN

1*HDMI

1*VGA/DP(可选)

2*USB2.0/RJ45(可选)

1*RJ45

2*USB3.0

1*HP_OUT,1*MIC_IN
内部I/O接口插针2*F_USB2.0插针,4*USB2.0通过主板内部插针

1*F_USB3.0 插针,2*USB3.0 通过主板内部插针

1*SIM 卡座

1*SATA电源插座/1*SATA3.0 6Gbps

1*LPT打印机接口

1*CLR_CMOS

1*AUTO_ON

1*GPIO(16bit)

6*COM,COM2支持 RS232/RS485切换

1*F_PANEL

1*F_AUDIO

1*LVDS/eDP(可选)/1*INVERT

1*PS/2圆口鼠标键盘接口

1*LVDS/eDP_PWR

1*喇叭插座

1*CPU风扇,1*系统风扇

1*ATX 4针接口
BIOS64M Flash ROM
电源  SupplyDC 12V
操作系统windows10/11/Linux
散热智能风扇
工作温度-10℃~60℃
储存温度-20℃~70℃
湿度5%-95% 相对湿度,无冷凝
主板尺寸170*170mm
